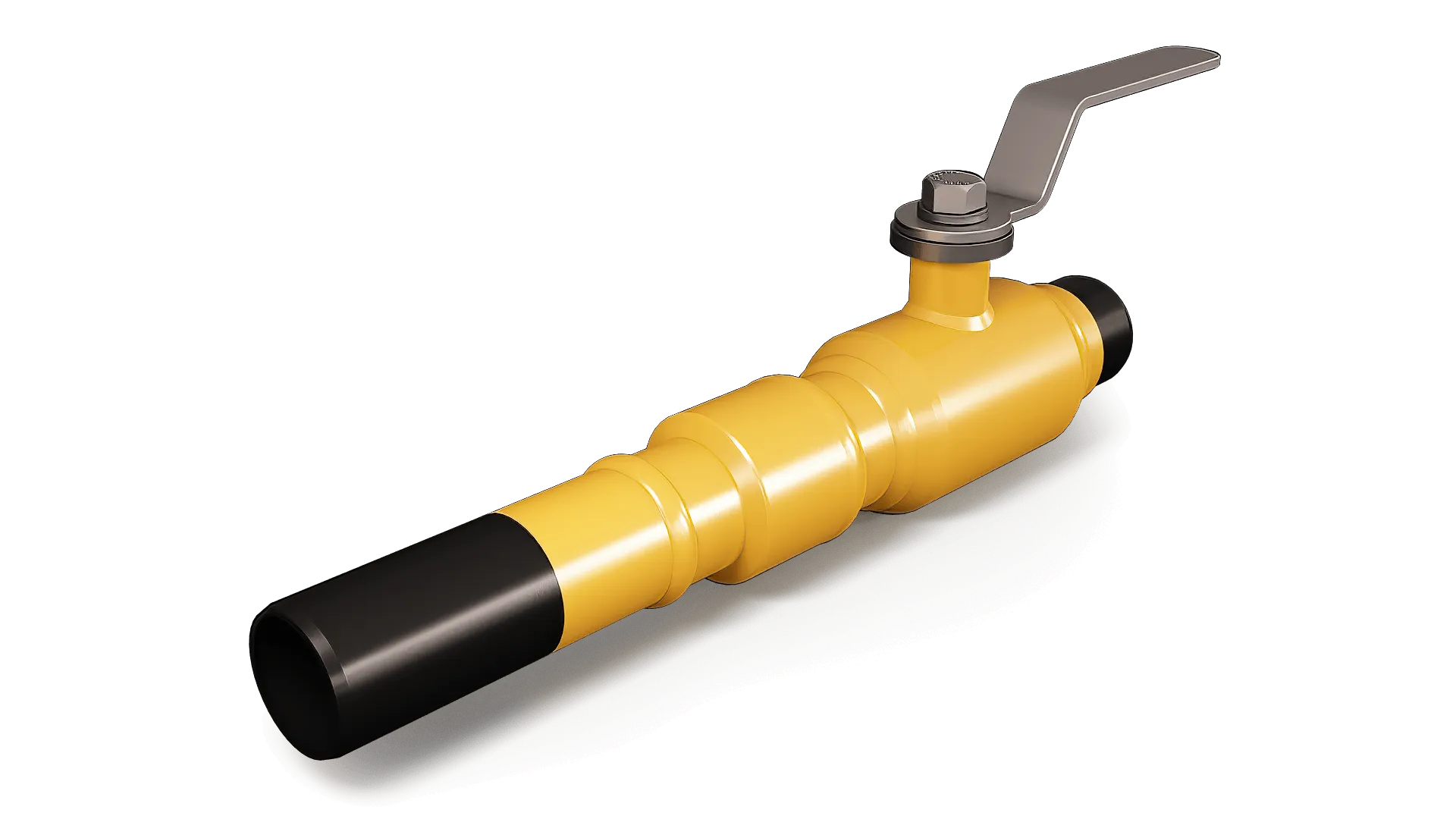

Краны шаровые изолирующие КШИ DN 20–300
КШИ для установки на трубопроводах. Отключение и изоляция участков с сохранением электрической изоляции. Резьбовое, сварное и фланцевое исполнение.
КШИ для установки на трубопроводах. Отключение и изоляция участков с сохранением электрической изоляции. Резьбовое, сварное и фланцевое исполнение.
Установка на наружных и подземных газопроводах, вводы в здания.
Разделение участков газопроводов, находящихся под напряжением катодной защиты.
Трубопроводы с диэлектрическими средами, где требуется сохранение изоляции.
| Обозначение | DN, мм | d, мм | D, мм | L, мм | B, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| КШИ-20р | 20 | G3/4" | 47 | 176 | 101 | 85 | 1,6 |
| КШИ-25р | 25 | G1" | 60 | 184 | 141 | 121 | 2,1 |
| КШИ-32р | 32 | G1-1/4" | 75 | 190 | 141 | 133 | 3,1 |
| КШИ-40р | 40 | G1-1/2" | 76 | 110 | 141 | 128 | 2,9 |
| КШИ-50р | 50 | G2" | 107 | 242 | 141 | 165 | 5,6 |
| Обозначение | DN, мм | d, мм | D, мм | L, мм | B, мм | H, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| КШИ-20с | 20 | 25 | 47 | 302 | 101 | 85 | 1,9 |
| КШИ-25с | 25 | 33 | 60 | 302 | 141 | 121 | 2,5 |
| КШИ-32с | 32 | 39,5 | 75 | 325 | 141 | 133 | 3,6 |
| КШИ-40с | 40 | 40 | 76 | 305 | 141 | 128 | 3,6 |
| КШИ-50с | 50 | 50 | 107 | 370 | 141 | 165 | 6,8 |
| КШИ-65с | 65 | 65 | 113 | 341 | 400 | 179 | 11,6 |
| КШИ-80с | 80 | 80 | 157 | 423 | 400 | 225 | 13,1 |
| КШИ-100с | 100 | 100 | 178 | 515 | 400 | 250 | 21,3 |
| КШИ-125с | 125 | 125 | 218 | 570 | 600 | 286 | 42,4 |
| КШИ-150с | 150 | 159 | 244 | 620 | 575 | 350 | 51,9 |
| КШИ-200с | 200 | 219 | 325 | 684 | 1000 | 425 | 90 |
| КШИ-250с | 250 | 273 | 426 | 765 | — | 511 | 295 |
| КШИ-300с | 300 | 325 | 500 | 1000 | — | 66 | 400 |
| Обозначение | DN | D | D1 | d | n | L | B | H | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| КШИ-20ф | 20 | 105 | 75 | 14 | 4 | 288 | 101 | 115 | 3,4 |
| КШИ-25ф | 25 | 115 | 85 | 14 | 4 | 288 | 141 | 148 | 3,9 |
| КШИ-32ф | 32 | 135 | 100 | 18 | 4 | 213 | 141 | 163 | 5,8 |
| КШИ-40ф | 40 | 145 | 110 | 18 | 4 | 213 | 141 | 163 | 6,3 |
| КШИ-50ф | 50 | 160 | 125 | 18 | 4 | 350 | 141 | 190 | 10,2 |
| КШИ-65ф | 65 | 180 | 145 | 18 | 4 | 311 | 400 | 213 | 14,5 |
| КШИ-80ф | 80 | 195 | 160 | 18 | 4 | 423 | 400 | 242 | 19,5 |
| КШИ-100ф | 100 | 215 | 180 | 18 | 8 | 477 | 400 | 270 | 28,9 |
| КШИ-125ф | 125 | 245 | 210 | 22 | 8 | 450 | 575 | 310 | 51 |
| КШИ-150ф | 150 | 280 | 240 | 22 | 8 | 480 | 575 | 350 | 64,5 |
| КШИ-200ф | 200 | 335 | 295 | 22 | 12 | 553 | 1000 | 423 | 105 |
| КШИ-250ф | 250 | 426 | 405 | 26 | 12 | 785 | — | 511 | 320 |
| КШИ-300ф | 300 | 500 | 460 | 26 | 12 | 745 | — | 666 | 440 |
| Рабочая среда | Природный, сжиженный газы, нефть, бензин и другие диэлектрические среды |
|---|---|
| Давление PN | PN 1,6 МПа (16 кгс/см²) |
| Температура среды | уплотнение фторопласт ≤ 200 °С |
| Класс герметичности | «А» ГОСТ 9544 |
| Материал основных деталей | ст. 20, 12Х18Н10Т, (09Г2С — по согласованию) |
| Управление | ручное — рукоятка или редуктор, электропривод, пневмопривод |
| Срок службы | 40 лет |
| Гарантия | 24 месяца |
Наличие конкретного типоразмера и технические параметры подтверждаются индивидуально. Все данные перед применением в проекте сверяйте с документацией.
DN, PN, рабочая среда, тип присоединения, количество, требования к документам.
Перечень документов зависит от исполнения. Запросите актуальный пакет.
Обсуждается индивидуально в зависимости от параметров и объёма.
Пришлите спецификацию — подготовим КП с расчётом и сроками.
