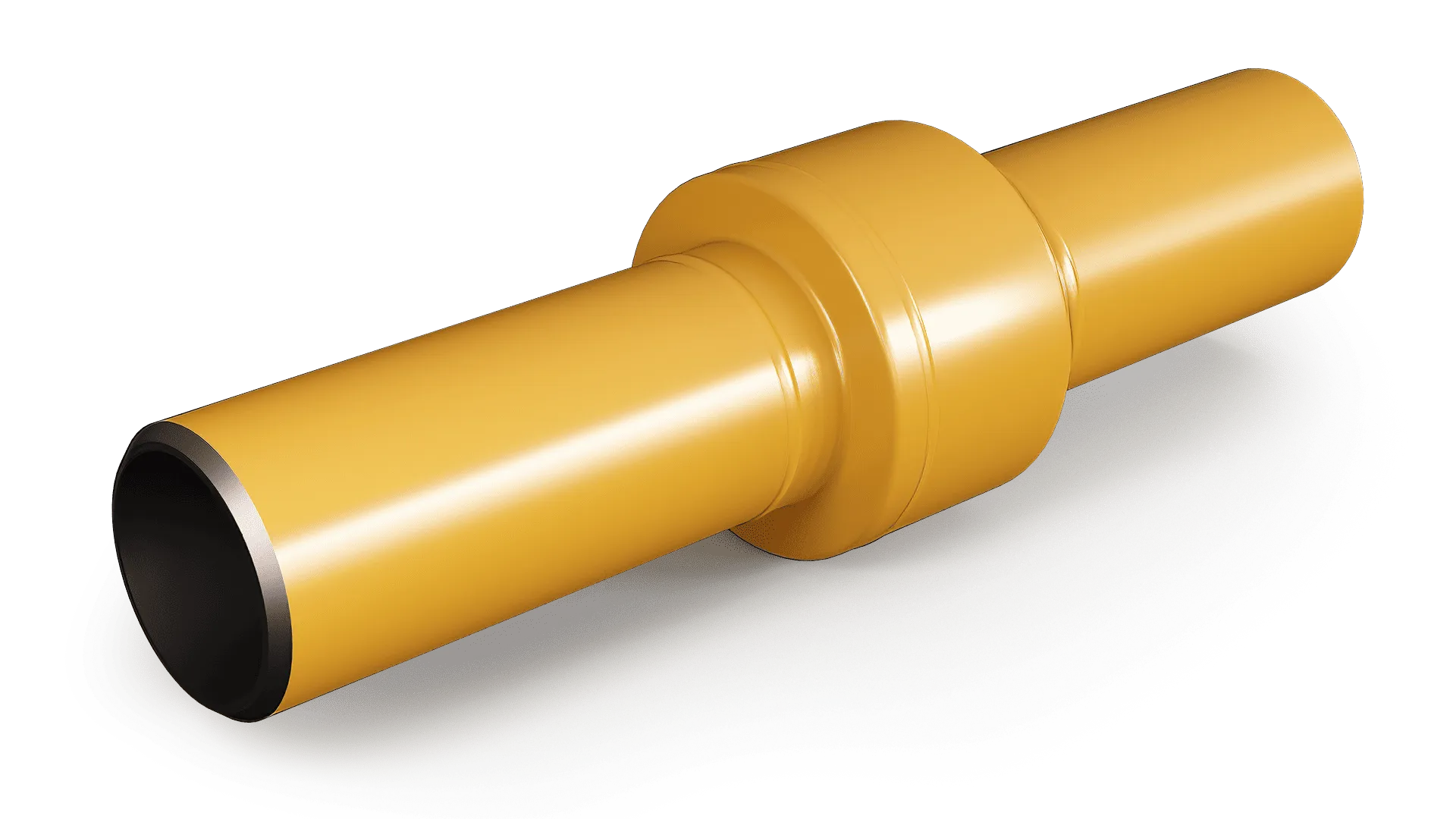

Неразъёмные изолирующие соединения НСИ DN 20–500
НСИ для электрического разделения участков трубопровода. Обеспечивают изоляцию и защиту от блуждающих токов. Сварное исполнение.
НСИ для электрического разделения участков трубопровода. Обеспечивают изоляцию и защиту от блуждающих токов. Сварное исполнение.
Электрическое разделение участков трубопроводов, защита от блуждающих токов.
Установка на трубопроводах, находящихся под напряжением катодной защиты.
Трубопроводы с диэлектрическими средами, где требуется сохранение изоляции.
| Наим. | DN, мм | PN, кг/см² | Стр. длина, мм | Материал | Присоед. патрубка |
|---|---|---|---|---|---|
| НСИ-25/16 | 25 | 16 | 248±5 | Ст-20 | 33,5×3,2 |
| НСИ-50/16 | 50 | 16 | 260±5 | Ст-20 | 57×4 |
| НСИ-100/16 | 100 | 16 | 300±5 | Ст-20 | 108×4 |
| Электрическое сопротивление при постоянном напряжении 1000 В | не менее 20 МОм |
|---|---|
| Электрическая прочность при напряжении переменного тока частотой 50 Гц | не менее 5000 В при токе утечки не более 30 мА |
| Обозначение | DN, мм | d, мм | D, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|
| НСИ-20р | 20 | G3/4″ | 52 | 83 | 0,5 |
| НСИ-25р | 25 | G1″ | 52 | 83 | 0,7 |
| НСИ-32р | 32 | G1-1/4″ | 64 | 85 | 1 |
| НСИ-40р | 40 | G1-1/2″ | 71 | 88 | 1,2 |
| НСИ-50р | 50 | G2″ | 88 | 88 | 1,8 |
| Обозначение | DN, мм | d, мм | D, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|
| НСИ-20с | 20 | 28 | 52 | 262 | 1 |
| НСИ-25с | 25 | 32 | 52 | 248 | 1,1 |
| НСИ-32с | 32 | 38 | 64 | 260 | 1,5 |
| НСИ-40с | 40 | 45 | 71 | 262 | 1,8 |
| НСИ-50с | 50 | 57 | 88 | 260 | 2,8 |
| НСИ-65с | 65 | 76 | 113 | 413 | 5,8 |
| НСИ-80с | 80 | 89 | 120 | 275 | 6,7 |
| НСИ-100с | 100 | 108 | 145 | 300 | 8,1 |
| НСИ-125с | 125 | 133 | 178 | 350 | 13,5 |
| НСИ-150с | 150 | 159 | 218 | 400 | 23,5 |
| НСИ-200с | 200 | 219 | 272 | 405 | 30,6 |
| НСИ-250с | 250 | 273 | 346 | 425 | 46,4 |
| НСИ-300с | 300 | 325 | 397 | 500 | 60 |
| НСИ-400с | 400 | 426 | 497 | 500 | 120 |
| НСИ-500с | 500 | 530 | 597 | 500 | 140 |
| Обозначение | DN, мм | d, мм | D, мм | L, мм | Масса, кг |
|---|---|---|---|---|---|
| НСИ-20ф | 20 | 14 | 105 | 164 | 2,2 |
| НСИ-25ф | 25 | 14 | 115 | 160 | 2,4 |
| НСИ-32ф | 32 | 18 | 135 | 160 | 3,7 |
| НСИ-40ф | 40 | 18 | 145 | 178 | 4,8 |
| НСИ-50ф | 50 | 18 | 160 | 160 | 5,5 |
| НСИ-65ф | 65 | 18 | 180 | 195 | 9,5 |
| НСИ-80ф | 80 | 18 | 195 | 192 | 11,3 |
| НСИ-100ф | 100 | 18 | 215 | 172 | 13,3 |
| НСИ-125ф | 125 | 22 | 245 | 245 | 22,4 |
| НСИ-200ф | 200 | 22 | 335 | 274 | 43,8 |
| НСИ-250ф | 250 | 26 | 405 | 303 | 62 |
| НСИ-300ф | 300 | 26 | 460 | 274 | 70 |
| НСИ-400ф | 400 | 32 | 580 | 310 | 120 |
| НСИ-500ф | 500 | 38 | 710 | 325 | 180 |
Для фланцевого исполнения DN 150 наличие и параметры уточняйте у менеджера. Давление, присоединение и комплектность сверяйте с документацией конкретного изделия.
Наличие конкретного типоразмера и технические параметры подтверждаются индивидуально. Все данные перед применением в проекте сверяйте с документацией.
DN, PN, тип присоединения, рабочая среда, количество, требования к документам.
КШИ — это кран с функцией изоляции (запорная арматура). НСИ — неразъёмное соединение для электрического разделения участков трубопровода без функции отключения.
Перечень документов зависит от исполнения. Запросите актуальный пакет.
Обсуждается индивидуально в зависимости от параметров и объёма.
Пришлите спецификацию — подготовим КП с расчётом и сроками.
